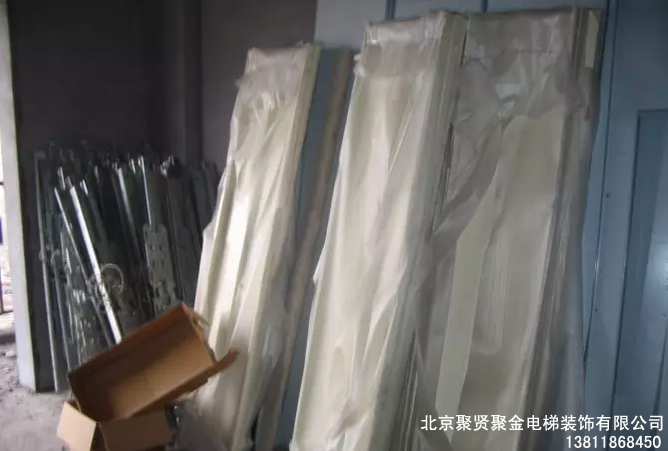

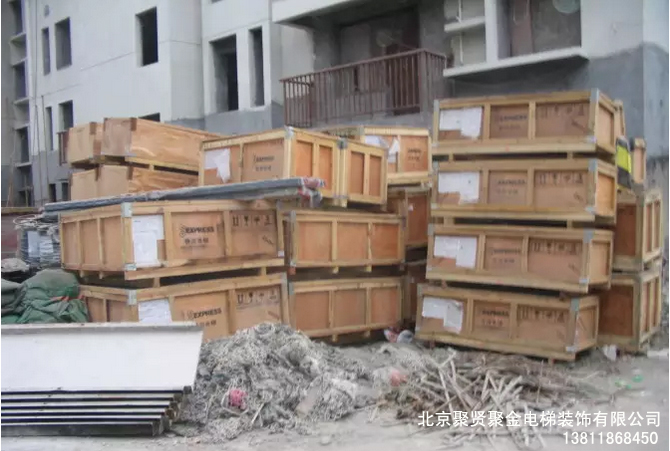

电梯下货到工地                                                                                        这是轨道

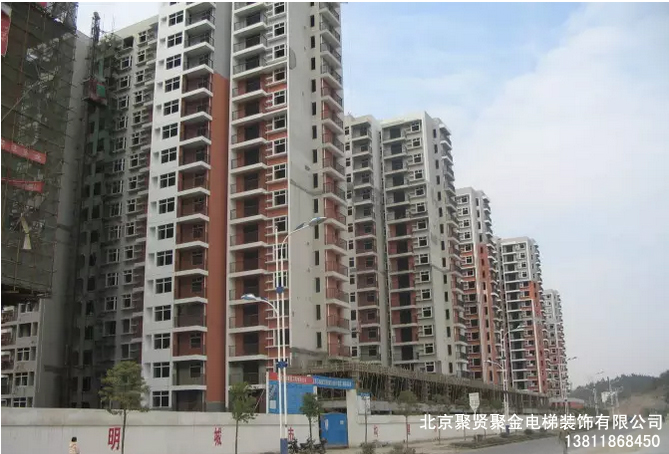

电梯要安装到这十八楼里                                                                                 空空的井道



安装一节轨道后安装下梁                                                                                 安装立柱

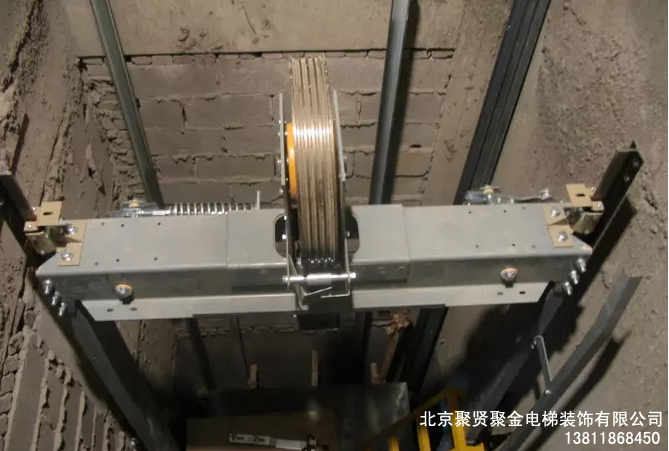

安装底板                                                                                              安装上梁和滑轮

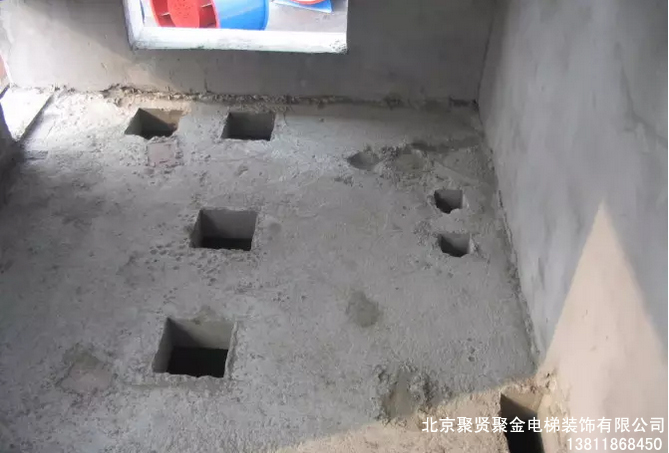

再安装临时用的跳板，便于安装轨道                                                                        机房开孔





安装主机



安装控制柜                                                                                          吊装配重架



安装钢丝

主机钢丝安装完毕

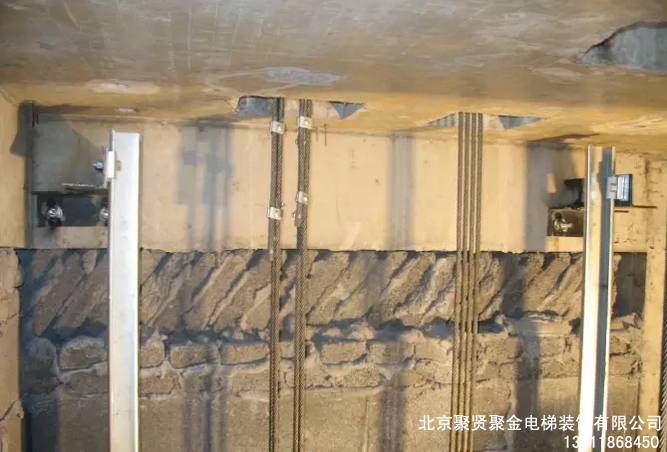

井道多了钢丝和随行电缆                                                                                 操作盘安装就可以开动电梯了



安装主轨副轨先要安装好提升机提轨道用

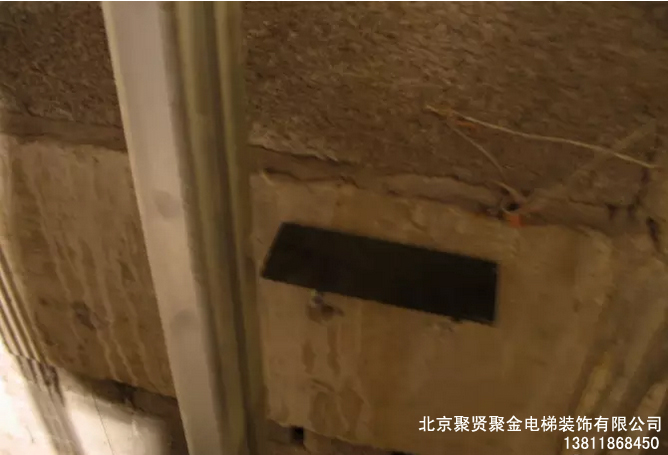

主轨安装先打孔（安置房井道土建比较粗糙）                                                                安装底码

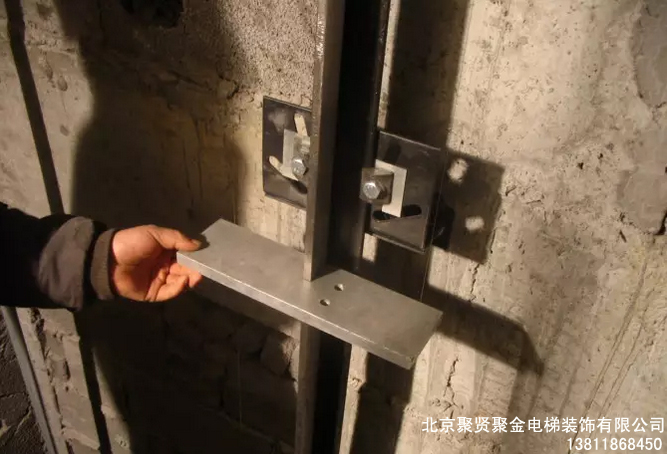

安装支架用校导尺校准（自制的校导尺粗糙但很精准）                                                         最后焊接主轨就校好了

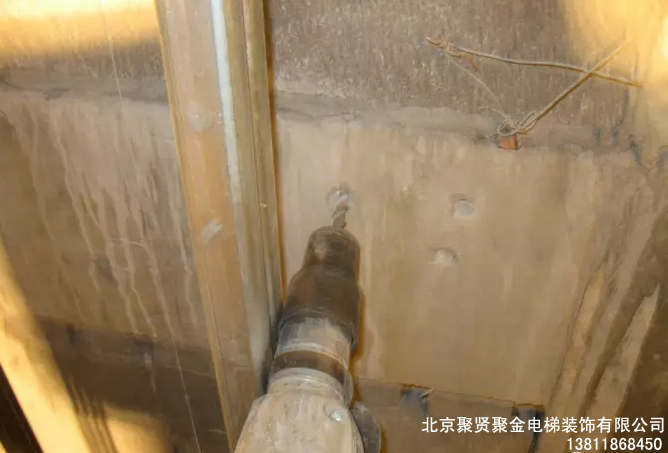

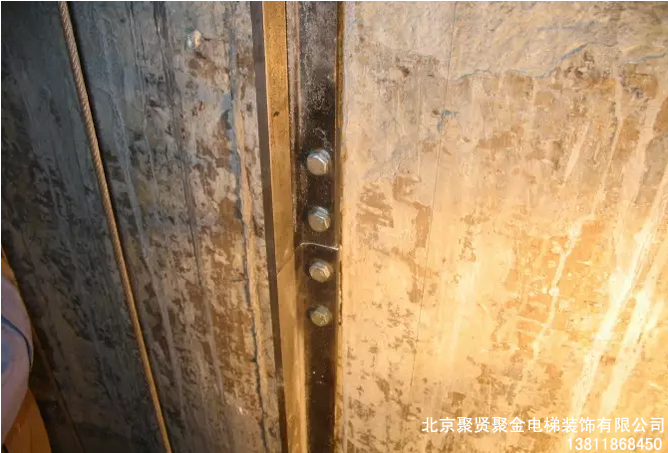

安装上一节主轨                                                                                        副轨打孔

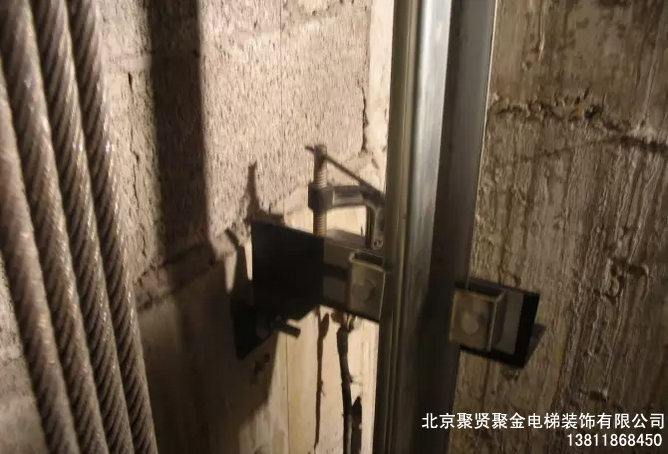

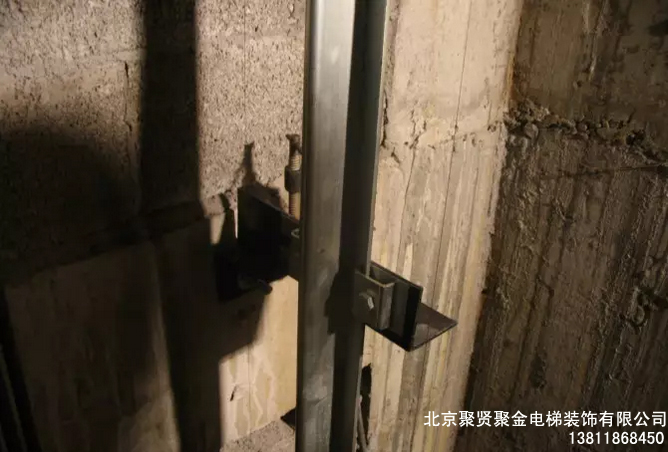

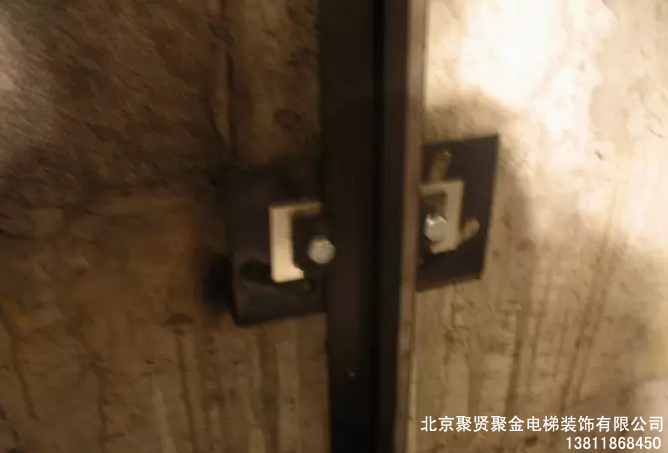

副轨底码安装                                                                                          副轨支架安装



校准并焊牢

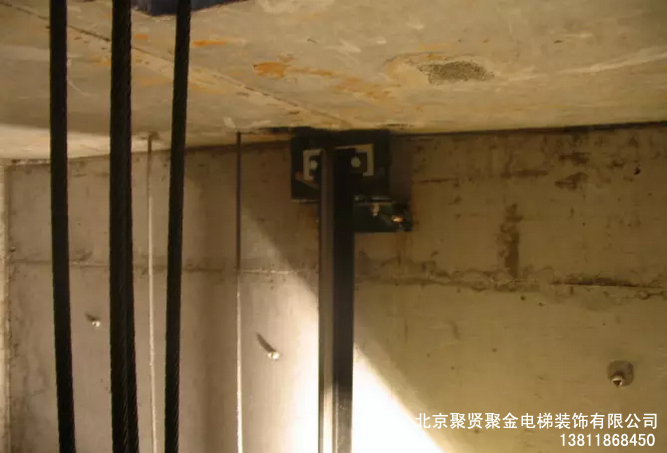

辛辛苦苦总算主副轨道顶

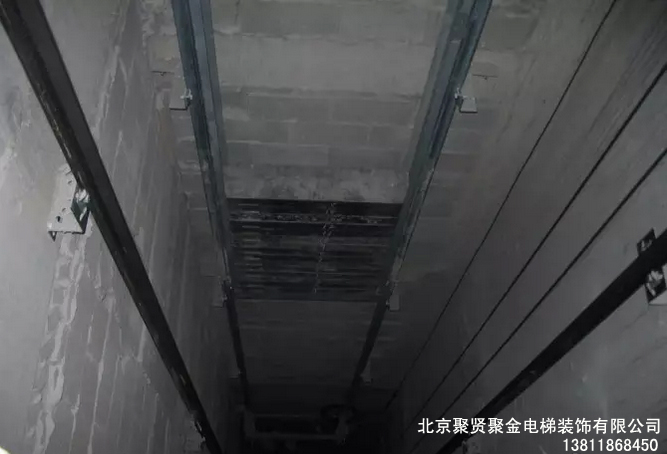

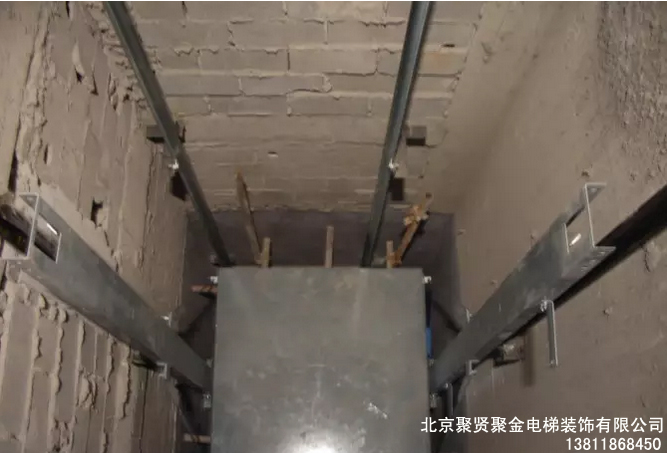

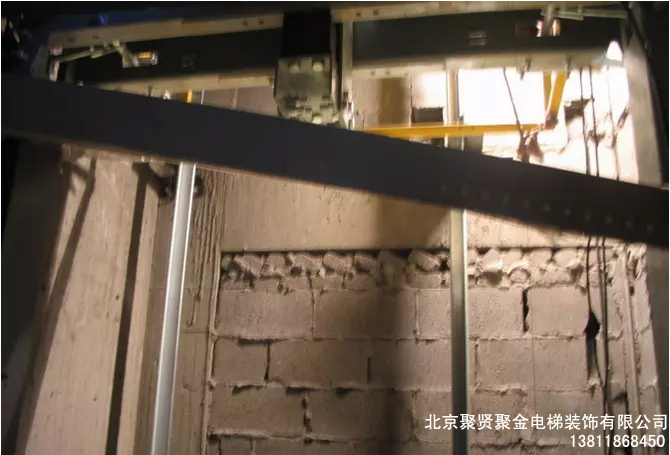

到顶把随行电缆卡安装                                                                                  安装好轨道的井道

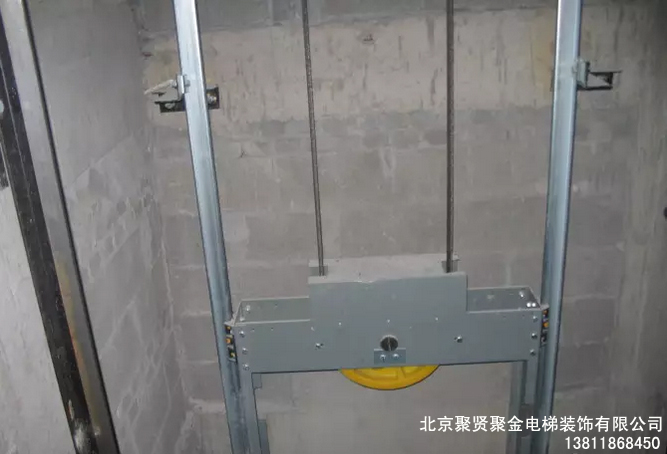

对重架



门和框组装完毕

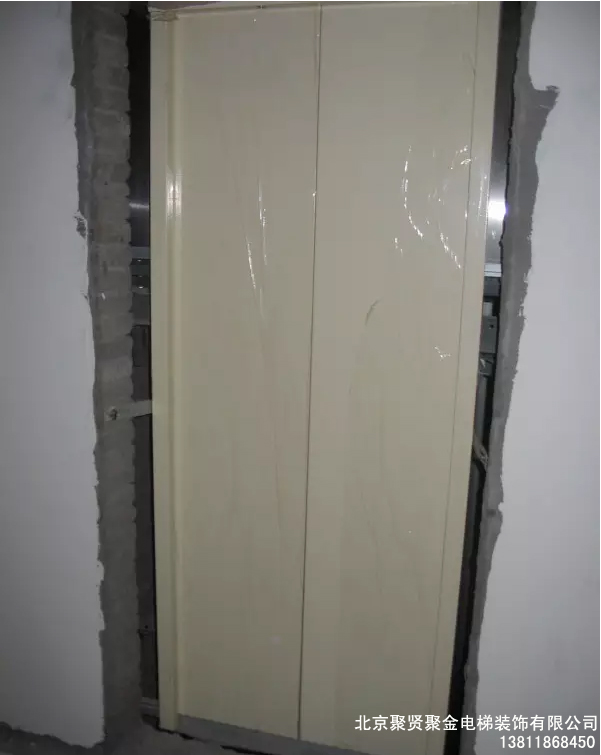

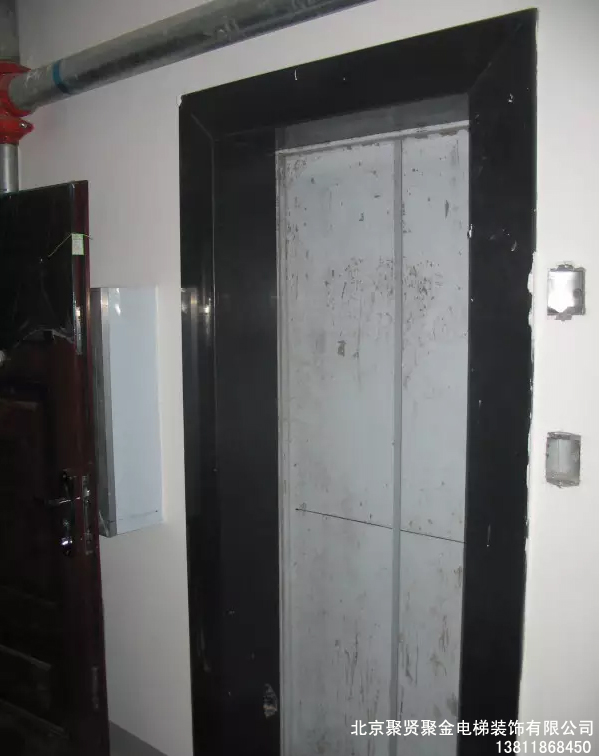

安装好的门                                                                                           开呼梯孔



安装呼梯板



轿厢安装，第一步把轿定吊起



井道外拼轿壁

移到轿底组装好轿壁

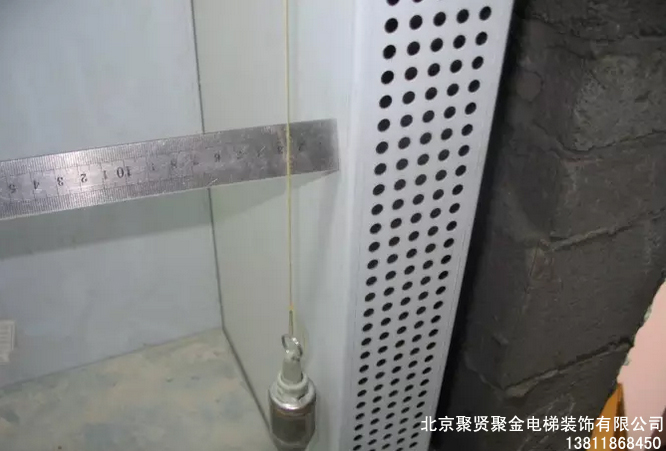

轿顶落下                                                                                             轿壁校准

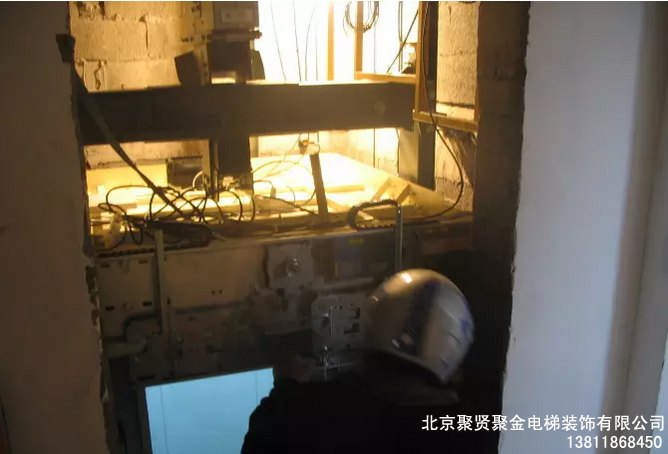

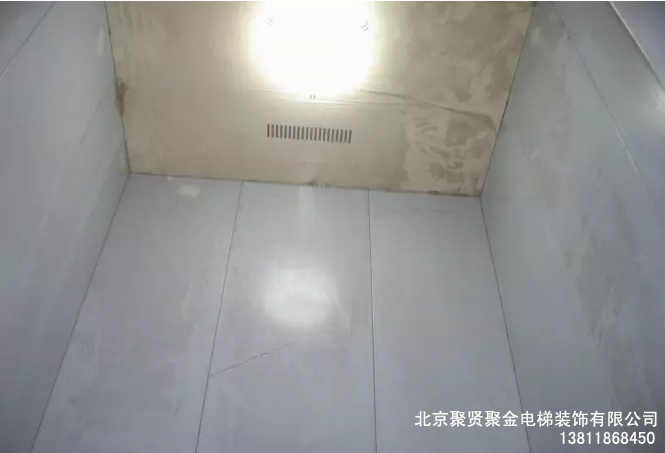

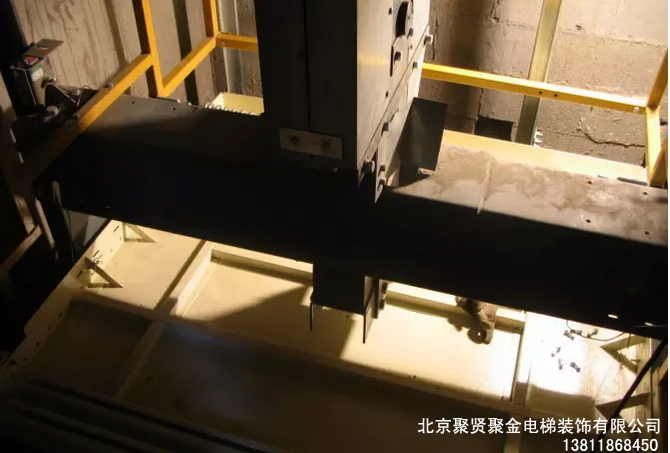

轿厢安装完毕                                                                                          安装门机



1设备到货——2土建检查——3机房、井道移交——4到货吊机——5开箱点验——6开工——7工字钢安装——8机房主机安装——9导轨安装——10厅门——11厅门封堵——12轿厢对重、组装轿厢及其他功能配件——13脚手架拆除——14电气接线——15慢车调试——16呼梯盒及层显底盒——17快车调试——18验收
